驗證壓力試驗
當用驗證壓力試驗檢查軟管和軟管組合件是否泄漏時,應按照規定施加驗證壓力并保持這.個壓力30 s~60 s,除在產品標準中另有規定外,此期間應檢驗試樣有無表明材料和加工不均勻的泄露、裂口、急劇變形現象或其他破壞的跡象。
除非軟管另有規定,驗證壓力應參照ISO7751中給出的最大工作壓力的比率。
注1:此處使用的術語“最大工作壓力”代替拒用術語“設計工作壓力”。
注2:試驗時軟管不能彎曲。
彎曲
彎曲是指軟管在試驗過程中偏離于初始壓力0.07MPa下平行于軟管所在表面的平面內所畫的兩管接頭間的直線的程度。可以用一條拉緊的直線來表示兩管接頭正中間的連線。在規定試驗壓力下產生的彎曲值是軟管的任何部位與在初始壓力下兩管接頭正中間連線的最大偏離值。彎曲值用該直線到最大偏離點處軟管中心線的距離表示。報告測量結果應精確到5mm。
爆破壓力試驗
按照7.2.2規定的速度升高壓力，直至軟管和軟管組合件破壞，在試驗報告中應記錄下軟管爆破的位置和狀態。

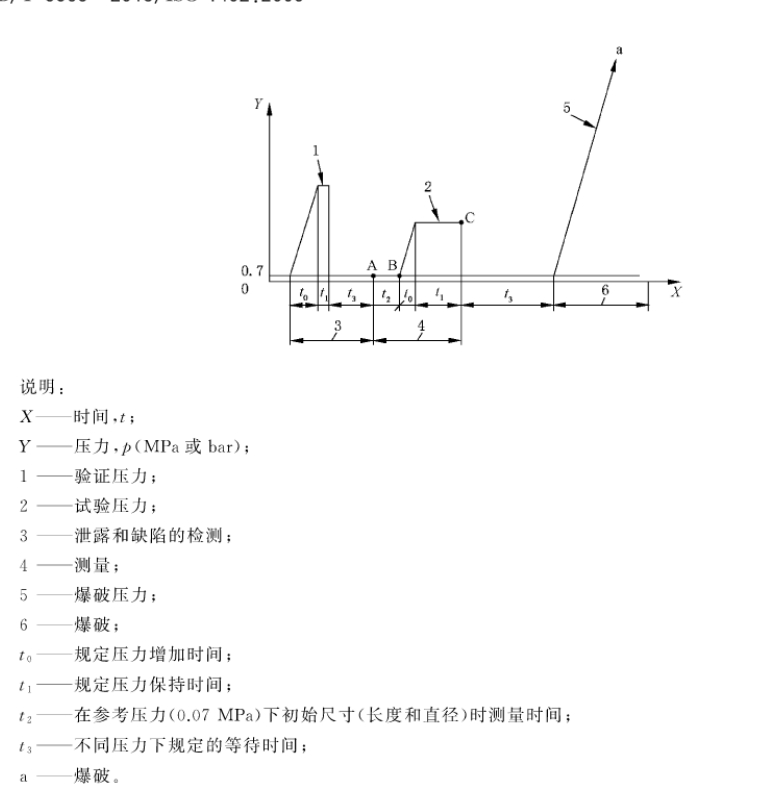

試驗步驟的說明,見圖3。
|
