6.7耐低溫性
取軟管暴露長度為300mm~1000mm的軟管及附件3根，在室溫下，將樣件填充試驗介質(zhì)至軟管容積的70%;或?qū)④浌芗案郊霸囼灲橘|(zhì)冷卻到-30°C以下進行充裝。

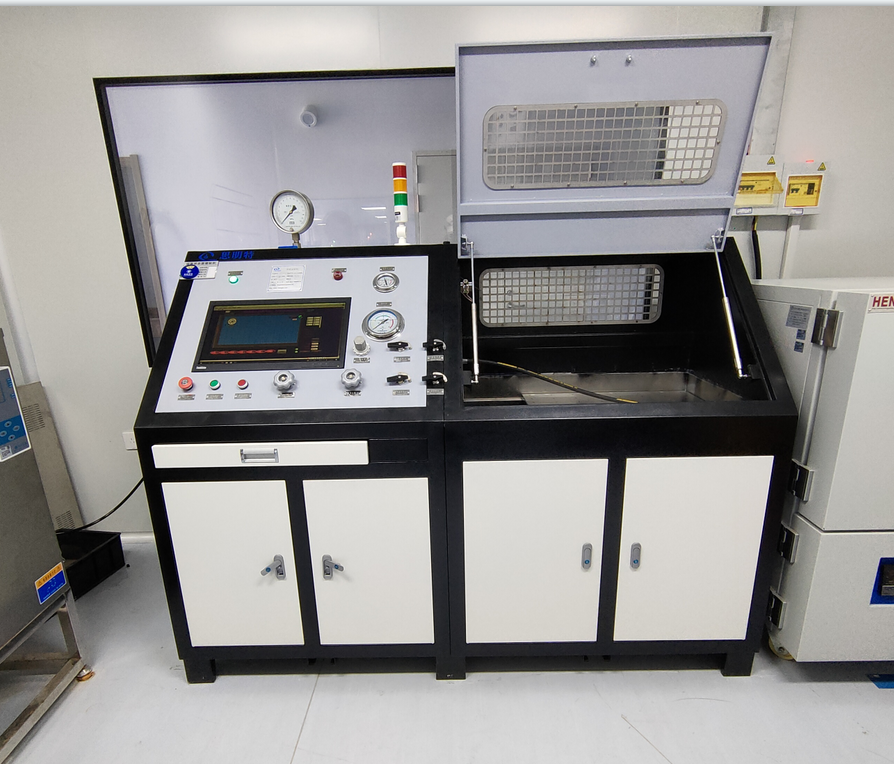

將充裝后的軟管及附件置于70C士2°C的恒溫箱中，保持48h后，取出使其冷卻到室溫;然后將呈直線狀態(tài)的軟管與直徑為軟管外徑8倍的芯軸一起在-40C土2°C低溫箱中放置24h,放置后在低溫箱中把軟管及附件以均勻的速度在4s~8s內(nèi)繞芯軸彎曲180*;取出后將試樣恢復(fù)至室溫，仔細檢查外表面是否有肉眼可見的裂紋等缺陷，然后將每一根軟管及附件充裝的試驗介質(zhì)倒回一-個合適的回收容器中，將軟管在2.4MPa (低壓管)、3.5MPa (高壓管)的靜液壓壓力下保壓5min,檢查軟管。
耐真空性
取軟管長度為600mm~1000mm的軟管及附件，將軟管彎成U形，U形的內(nèi)徑為軟管公稱外徑的5倍(內(nèi)徑大于19mm的軟管U形內(nèi)徑為軟管公稱外徑的6倍)，測量U形底部任意平面上最小外徑尺寸為初始外徑( Do) ;將軟管抽真空至絕對壓力為81kPa+ 3kPa,保壓2min;在保壓結(jié)束后軟管仍處在真空狀態(tài)時，再次測量U形底部任意平面上最小外徑尺寸(D1)，然后計算軟管外徑塌陷量。
|
