彎曲試驗
1高壓軟管組件的彎曲試驗

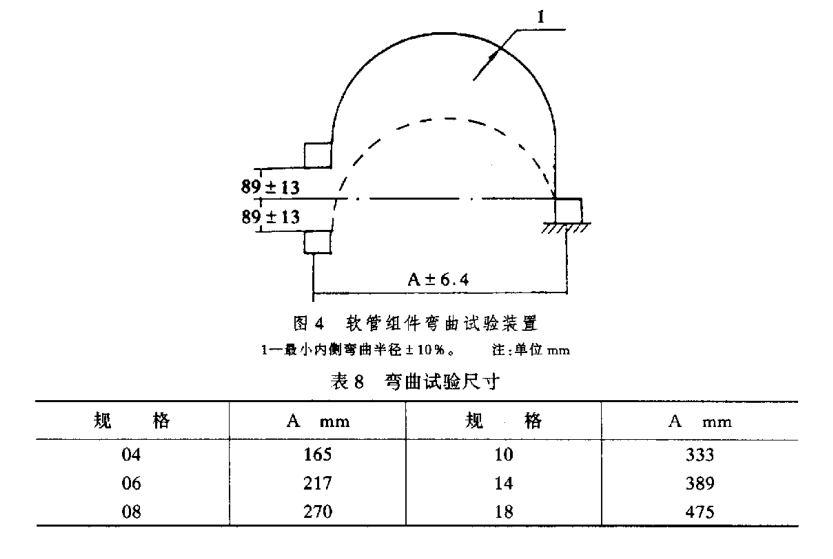

每種規格取2根軟管組件安裝在彎曲試驗裝置上,如圖4和表8所示，按下列程序進行試驗。將軟管組件充滿第4.5.3條規定的油液。指示的溫度為油液和環境溫度。在進行c、d和e步驟時,彎曲循環以每分鐘70土10次進行。
a試驗軟管組件在不加壓、不彎曲的情況下，在- 55土5C溫度中保溫至少1h。
b在不彎曲的情況下，試驗軟管組件加壓到表3規定的耐壓壓力,溫度仍為一55+ 5℃,至少保持5min不泄漏。
c試驗軟管組件加壓到表3規定的工作壓力,溫度仍為-55土5C，開始彎曲,至少要彎曲4000次。.
d將壓力降到零,溫度仍為一55士5C,彎曲繼續進行1000次。
e壓力為零的情況下，升高溫度至180C,彎曲1000次。然后升高壓力至表3規定的工作壓力,溫度仍為180C,彎曲繼續進行直至累積總數達80,000次。
f步驟a、b、c、d和e應總計重復5次試驗過程(即達400, 000次彎曲)。
g完成步驟{之后,在不彎曲情況下將軟管組件加壓至表3規定的耐壓壓力,溫度仍為180℃，至少保壓5min。若有損壞均為失敗。
2中低壓軟管組件的彎曲試驗
本試驗用的軟管組件：一根是經過耐燃油試驗的軟管組件, -一根經過應力降低試驗的軟管組件,--根則是未老化的軟管組件,將軟管組件注滿試驗液,放入溫度恒定在-55士5℃的冷藏室內保持24h。最后結束時，仍在這個溫度下,將軟管組件圍繞-根心軸彎曲,其半徑等于表3
規定的最小彎曲半徑。這種彎曲過程共重復5次,每次彎曲時間為4s。試驗結束時,軟管組件若有損壞則為失敗(見3.5.2.8)。
|
