一、產品介紹

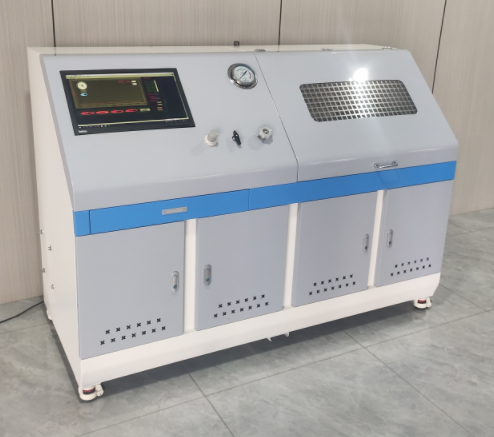

濟南思明特科技有限公司研發的緊急切斷閥扭矩測量?jī)x主要用于緊急切斷閥等產品的扭矩測量。產品配置有自動計算機控制，通過伺服電機實現扭矩測試，并配置有相關的扭矩傳感器采集扭矩值。 通過軟件實現扭矩的實時調節以及采集，實驗完畢后保存excel表格數據。
二、緊急切斷閥扭矩測量?jī)x參數
扭矩量程：50N·m
扭矩測量精度：±0.5%
試驗力準確度：±1%
扭矩最小讀值：0.2N·m
扭角最小讀數值：0.1N·m
角度傳感器分辨率：0.009°
扭轉角測量范圍：0-1000°
扭轉速度：0-720°/min
控制方式：計算機控制，設置參數值
三、緊急切斷閥扭矩測量方法
扭矩試驗應按下列步驟進行:
a) 把管1和管2與切斷閥的進口和出口連接,在距其至少2D的距離上固定管1(見圖10),并保證所有的連接處氣密性;
b) 支撐起管2,保證切斷閥不承受彎曲力矩;
c) 緩慢對管2勻速施加扭矩至表22的規定值,保持時間為10 s,并保證最后10%的扭矩在1 min內施加完畢;
d)移除扭矩，目測切斷閥有無變形,并按規定的試驗方法分別做外部和內部氣密性試驗。
|
