中鐵通軌道運營有限公司采購的機車風管水壓以及氣壓試驗機調試完畢
風管試驗臺根據標準《GB-T 5563-2006 橡膠和塑料軟管及軟管組合件 靜液壓試驗方法》中的7.1驗證壓力試驗要求“無急劇變形”，和標準《SAE J 343-2001 SAE 100R 系列液壓軟管和軟 管總成試驗和試驗規(guī)程》中的4.14體積膨脹測試要求，需要對軟管外形進行檢測。

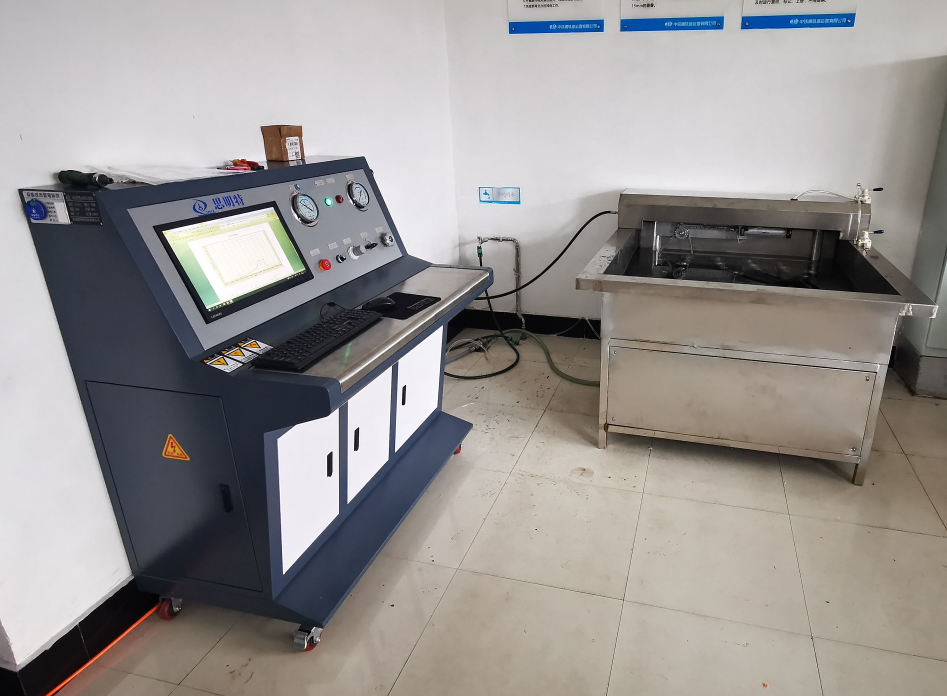

1、風管試驗臺構架由方鋼焊接而成，四周包有鋁板。其控制臺由不銹鋼板彎結而成，并留有各按鈕、指示燈和儀表的安裝孔。試驗臺設有試驗水槽和儲水槽兩個水槽，試驗水槽由不銹鋼板焊接而成，置于試驗臺上方；儲水槽由鋼板焊接而成，并涂有防銹保護油漆，置于試驗臺內部偏右位置。
2、試驗臺配有供水泵和加壓水泵。供水泵用于將儲水槽內水抽至試驗水槽，加壓泵用于向軟管內擠水加壓。各水、氣通路由鍍鋅管組成，由電磁閥溝通和切斷，并設有單向閥防止逆流。試驗臺還配有水、氣兩用壓力表和自動排水閥，以實現實時監(jiān)測軟管內壓力和干燥空氣。試驗臺采用的PLC、中間繼電器、壓力開關共同控制，并設有專門的電氣控制柜放置各電氣元件。試驗臺根據各功能的不同，設有選擇開關、帶指示按鈕開關、指示燈和蜂鳴器，以達到易懂、易操作。
3、軟管可以旋轉180°方便觀察底部泄露情況。
4、軟管可以升降，方便裝卸。
