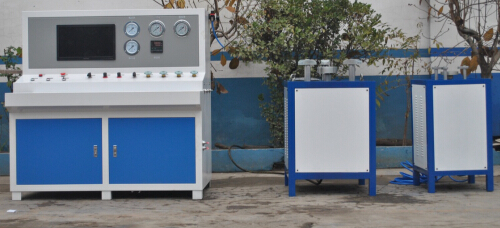

一、安全閥離線校驗臺基本參數
主要功能是通過使內部壓力升高至安全閥起跳，并通過裝置上的壓力表顯示安全閥的起跳壓力，從而實現對安全閥起跳壓力（也叫開啟壓力、整定壓力）以及密封試驗壓力的校驗。這種設備特別適用于直接載荷式和先導式安全閥的整定壓力、回座壓力和密封性等性能測試。
適用安全閥范圍
1.安全閥壓力范圍 PS≤30Mpa。
2.安全閥法蘭外徑范圍：D80-600mm。
3. 適用各種螺紋安全閥。
4.適用全啟和微啟安全閥。
5.各種厚薄法蘭安全閥。
6.各種公制和英制安全閥。
結構
液壓夾緊機構底部頂起閥座和三爪限位設計有效保證安全閥密封性能。
液壓泵站有效保證液壓夾緊的穩定性。
推拉防護門設計保證操作人員操作安全。
高壓氣源總控系統包括風冷，四級， 四缸壓縮機，全不銹鋼中間和末級冷卻器。
氣源機含有兩套過濾系統：活性炭、分子篩、一氧化碳吸收分子構成三重空氣凈化過濾系統和油水分離系統。
無基礎設計，耐久噴塑避震重載型全鋼底座框架。
測試閥和不銹鋼管路保證測試密封性能和防止管路腐蝕。
電氣元件都是采用國際品牌保證操作的可靠性。
抽拉式不銹鋼清潔吹槍使作業更加便利。
二、安全閥離線校驗臺技術參數
項目 |
公制 |
英制 |
閥法蘭外徑 |
D600mm |
24英寸 |
校閥壓力 |
30Mpa |
4350psi |
儲氣量 |
13.6L 30Mpa |
13.6L 4350psi |
液壓夾緊力 |
45噸 |
450KN |
閥法蘭厚度 |
﹤=180mm |
<=7英寸 |
電腦采集系統 |
+/-0.3% |
+/-0.3% |
校閥精度 |
+/-0.4% |
+/-0.4% |
氣源系統 |
2.2KW 220V單相 |
2.2KW 220V單相 |
夾緊系統 |
2.2KW 220V單相 |
2.2KW 220V單相 |
雙表備用接頭 |
M20*1.5內螺紋 |
M20*1.5內螺紋 |
安全門 |
滑動方式 |
滑動方式 |
控制臺尺寸 |
986x1039x1525mm |
39x41x60英寸 |
夾緊臺尺寸 |
972.5x1090x925mm |
39x43x37英寸 |
氣源機尺寸 |
450x900x593mm |
18x36x24英寸 |
噪音指數 |
73dB |
73dB |
總重量 |
900公斤 |
?1980磅 |
1、公稱通徑DN15-DN400法蘭式安全閥；0
2、公稱壓力PN≤32MPa的低壓大口徑安全閥；
3、各種全啟式，微啟式安全閥；
4、?"~2?"英制螺紋A27W-10T型安全閥
5、各種厚薄、形狀的法蘭式安全閥；
6、公制、英制螺紋安全閥；
7、國產、進口安全閥；
8、氣體、液體介質安全閥。
三、安全閥離線校驗臺備件清單
名稱 |
描述 |
數量 |
控制臺 |
|
1 |
液壓夾緊臺 |
|
1 |
高壓氣源機 |
|
1 |
壓力表 |
0-1.6Mpa、0-4Mpa、0-16Mpa、0-40Mpa（裝機） |
4 |
雙表備用接頭 |
M20X1.5 內螺紋（裝機） |
4 |
擴展接口 |
M16X1.5外螺紋（裝機） |
1 |
電氣擴展接口 |
USB2.0X2 ??220V單相X2（裝機） |
1 |
法蘭適配板 |
DN15、25、32、40、50、65、80、100、150、200、250、300 |
12 |
螺紋連接密封座 |
|
1 |
英制螺紋連接頭 |
1/2″、3/4″、1″、11/4″、11/2″、2″、21/2″ |
7 |
公制螺紋連接頭 |
M27×1.5、M30×1.5、M33×1.5 |
3 |
安全防護門 |
|
1 |
地腳移動輪 |
插接方式 |
4 |
安全閥在線校驗臺
彈簧安全閥的開啟、關閉動作是依靠其進口端的介質壓力變化和彈簧預緊力來使閥芯自動開啟及關閉。當介質壓力（內壓）升高到提升力比彈簧預緊力大時，閥芯克服彈簧預緊力自動開啟，泄放多余的介質，使內壓下降，又由于彈簧力的作用，當內壓降至安全值時，閥芯自動關閉，泄放停止。
根據這個原理，可以設想，在線（又稱熱態）測量或調整安全閥時，如果由外部提供一個向上的附加力，則當介質壓力與這個附加力的總和剛剛克服彈簧預緊力時，閥芯同樣也會開啟，甚至在沒有介質作用的離線（又稱冷態）條件下，單獨由外部附加力克服彈簧預緊力時，閥芯也可開啟。通過這種平衡關系的原理進行安全閥的在線校驗工作。
